Опоры ОТ2, ОТ2ф
ОТ - опора трубчатая несиловая
2 - серия опор: у данной серии нижний/верхний диаметр труб - 159 мм / 76 мм соответственно
х - способ установки опоры
не указывается - для прямостоечных опор (в грунт)
ф - с фланцевым соединением стойки (надземной части) и закладного элемента (фундаментного блока)
Н - рабочая высота опоры (размер надземной части): от 2,5 до 6,0 метров
Н1 - глубина подземной части: от 0,8 до 1,5 метров - указывается для прямостоечных опор
Применение
Несиловые опоры ОТ2 используются для освещения любых объектов – автомобильных магистралей, улиц с различной интенсивностью движения, а также открытых пространств.
Особенности конструкции
Опоры ОТ2 предусмотрены для монтажа осветительного оборудования при помощи кронштейнов, крепление которых производится с использованием специальных гаек. Светильники торшерного типа устанавливаются на опору при помощи переходника. Высота рабочей части конструкции составляет 2,5-6 м, подземной колеблется в диапазоне от 0,8 до 1,5 м (информация актуальна для прямостоечных моделей).
Монтаж
Монтаж прямостоечных опор осуществляется в грунт. После установки подземная часть конструкции заливается бетоном до отметки, указанной на изделии. Фланцевые опоры монтируются на фундамент с применением закладного элемента, технические показатели которого зависят от характеристик самой опоры, а также климатических условий региона и состояния грунта.
Дополнительная обработка
Для предотвращения развития коррозийных процессов опоры ОТ2 подвергаются обработке методом горячего цинкования. В качестве дополнительной или альтернативной отделки возможно нанесение порошкового или лакокрасочного покрытия.

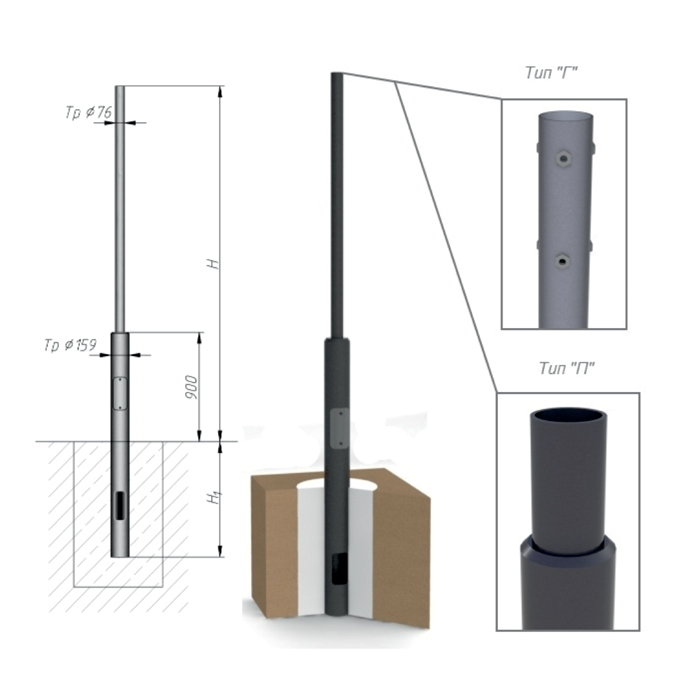

ОТ2 с установкой в грунт
| Наименование |
H, м высота надземной части
|
H1, м глубина подземной части
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * грунт эмаль
|
Цена, руб * горячий цинк
|
|---|---|---|---|---|---|---|
| ОТ2-5,0-1,5 | 5.0 | 1.5 | 159/76 | 70.5 | 7029 | 7810 |
| ОТ2-4,5-1,5 | 4.5 | 1.5 | 159/76 | 66.8 | 6633 | 7370 |
| ОТ2-4,0-1,5 | 4.0 | 1.5 | 159/76 | 63.7 | 6336 | 7040 |
| ОТ2-3,5-0,8 | 3.5 | 0.8 | 159/76 | 49.1 | 4851 | 5390 |
| ОТ2-3,5-0,8 | 3.5 | 0.8 | 159/76 | 49.1 | 4851 | 5390 |
| ОТ2-3,5-1,0 | 3.5 | 1.0 | 159/76 | 52.5 | 5247 | 5830 |
| ОТ2-3,0-0,8 | 3.0 | 0.8 | 159/76 | 45.9 | 4554 | 5060 |
| ОТ2-2,5-0,8 | 2.5 | 0.8 | 159/76 | 41.9 | 4158 | 4620 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
ОТ2ф с фланцевым соединением опоры и фундаментного блока
| Наименование |
H, м высота надземной части
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
Цена, руб * грунт эмаль
|
Цена, руб * горячий цинк
|
|---|---|---|---|---|---|---|
| ОТ2ф-6,0 | 6.0 | 159/76 | 300х300 | 59.0 | 5841 | 6490 |
| ОТ2ф-5,5 | 5.5 | 159/76 | 300х300 | 54.0 | 5346 | 5940 |
| ОТ2ф-5,0 | 5.0 | 159/76 | 300х300 | 48.2 | 4851 | 5390 |
| ОТ2ф-4,5 | 4.5 | 159/76 | 300х300 | 45.1 | 4455 | 4950 |
| ОТ2ф-4,0 | 4.0 | 159/76 | 300х300 | 42.0 | 4158 | 4620 |
| ОТ2ф-3,5 | 3.5 | 159/76 | 300х300 | 38.9 | 3861 | 4290 |
| ОТ2ф-3,0 | 3.0 | 159/76 | 300х300 | 35.7 | 3564 | 3960 |
| ОТ2ф-2,5 | 2.5 | 159/76 | 300х300 | 31.6 | 3168 | 3520 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.

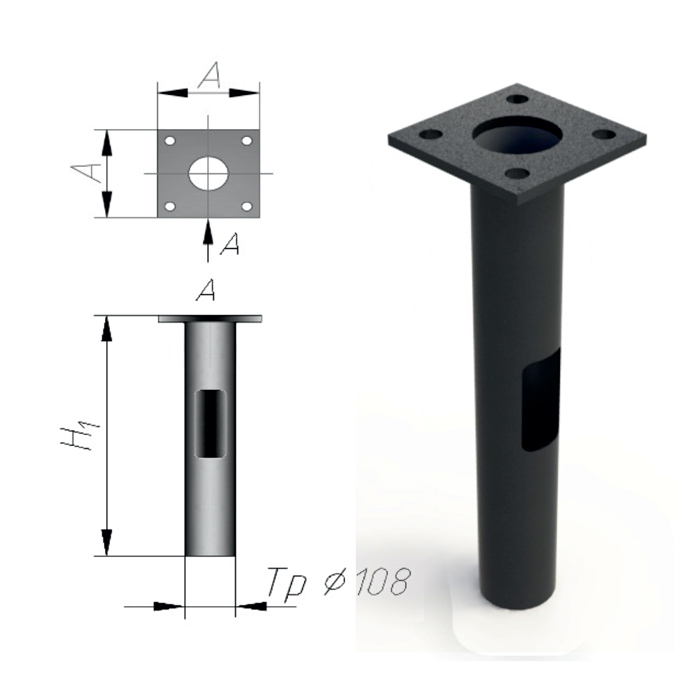

Фундаментные блоки для ОТ2, ОТ2ф
| Наименование |
h, м высота
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
Цена, руб * |
|---|---|---|---|---|---|
| ФБ-0,159-2,5 | 2.5 | 159 | 300х300 | 49.6 | 4642 |
| ФБ-0,159-2,0 | 2.0 | 159 | 300х300 | 41.0 | 3834 |
| ФБ-0,159-1,5 | 1.5 | 159 | 300х300 | 32.0 | 2992 |
| ФБ-0,159-1,0 | 1.0 | 159 | 300х300 | 23.0 | 2150 |
| ФБ-0,159-0,8 | 0.8 | 159 | 300х300 | 19.0 | 1777 |
| ФБ-0,133-2,0 | 2.0 | 133 | 300х300 | 37.2 | 3482 |
| ФБ-0,133-1,5 | 1.5 | 133 | 300х300 | 30.0 | 2805 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
