Опоры ОТ1, ОТ1ф
ОТ - опора трубчатая несиловая
1 - серия опор: у данной серии нижний/верхний диаметр труб - 108 мм / 76 мм соответственно
х - способ установки опоры
не указывается - для прямостоечных опор (в грунт)
ф - с фланцевым соединением стойки (надземной части) и закладного элемента (фундаментного блока)
Н - рабочая высота опоры (размер надземной части): от 1,5 до 6,0 метров
Н1 - глубина подземной части: от 0,8 до 1,0 метров - указывается для прямостоечных опор
Опора ОТ1 предназначена для установки в парковых зонах, скверах, на придомовых территориях и других объектах современного градостроения. Металлоконструкции выпускаются в виде прямостоечных опор, а также опор ОТ1ф с фланцевым соединением.
Особенности конструкции
В зависимости от вида посадочного места на опоры возможна установка светильников венчающего типа, выполняемая при помощи специального переходника. Универсальным решением являются модели с кронштейнами, которые идеально подходят для монтажа светильников различных типов. Крепление кронштейнов осуществляется при помощи гаек.
Монтаж
Данные опоры устанавливаются в грунт на глубину до 1 м. Для монтажа фланцевых опор используется фундаментный блок (закладной элемент).
Дополнительная обработка
Надежную защиту от коррозии металлическим конструкциям гарантирует метод горячего цинкования, являющийся одним из наиболее надежных и экономичных способов антикоррозийной обработки. По желанию заказчика возможно производство опор ОТ1 с лакокрасочным или порошковым покрытием.

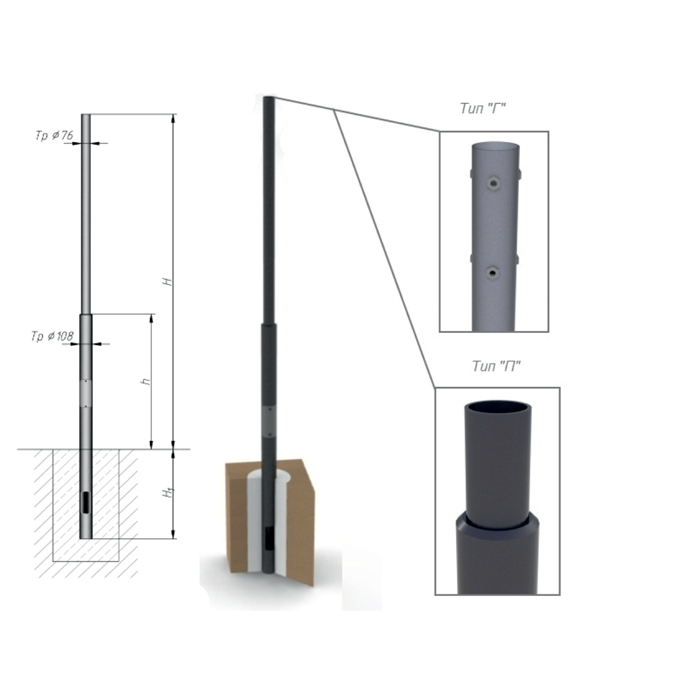

ОТ1 с установкой в грунт
| Наименование |
H, м высота надземной части
|
H1, м глубина подземной части
|
D, мм диаметр
|
m, кг вес
|
Цена, руб * грунт эмаль
|
Цена, руб * горячий цинк
|
|---|---|---|---|---|---|---|
| ОТ1-4,5-1,0 | 4.5 | 1.0 | 108/76 | 50.0 | 4950 | 5500 |
| ОТ1-4,0-1,0 | 4.0 | 1.0 | 108/76 | 46.8 | 4653 | 5170 |
| ОТ1-3,5-1,0 | 3.5 | 1.0 | 108/76 | 43.0 | 4257 | 4730 |
| ОТ1-3,5-0,8 | 3.5 | 0.8 | 108/76 | 41.4 | 4108 | 4565 |
| ОТ1-3,2-0,8 | 3.2 | 0.8 | 108/76 | 40.0 | 3960 | 4400 |
| ОТ1-3,0-0,8 | 3.0 | 0.8 | 108/76 | 38.3 | 3762 | 4180 |
| ОТ1-2,5-0,8 | 2.5 | 0.8 | 108/76 | 35.2 | 3465 | 3850 |
| ОТ1-2,0-0,8 | 2.0 | 0.8 | 108/76 | 32.0 | 3168 | 3520 |
| ОТ1-1,5-0,8 | 1.5 | 0.8 | 108/76 | 28.9 | 2871 | 3190 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
ОТ1ф с фланцевым соединением опоры и фундаментного блока
| Наименование |
H, м высота надземной части
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
Цена, руб * грунт эмаль
|
Цена, руб * горячий цинк
|
|---|---|---|---|---|---|---|
| ОТ1ф-6,0 | 6.0 | 108/76 | 250х250 | 55.0 | 5445 | 6050 |
| ОТ1ф-5,5 | 5.5 | 108/76 | 250х250 | 50.0 | 4950 | 5500 |
| ОТ1ф-5,0 | 5.0 | 108/76 | 250х250 | 45.0 | 4455 | 4950 |
| ОТ1ф-4,5 | 4.5 | 108/76 | 250х250 | 41.0 | 4059 | 4510 |
| ОТ1ф-4,0 | 4.0 | 108/76 | 250х250 | 37.8 | 3861 | 4290 |
| ОТ1ф-3,5 | 3.5 | 108/76 | 250х250 | 34.8 | 3465 | 4290 |
| ОТ1ф-3,2 | 3.2 | 108/76 | 250х250 | 32.8 | 3267 | 3630 |
| ОТ1ф-3,0 | 3.0 | 108/76 | 250х250 | 31.7 | 3168 | 3520 |
| ОТ1ф-2,5 | 2.5 | 108/76 | 250х250 | 28.5 | 2871 | 3190 |
| ОТ1ф-2,0 | 2.0 | 108/76 | 250х250 | 25.3 | 2574 | 2860 |
| ОТ1ф-1,5 | 1.5 | 108/76 | 250х250 | 22.2 | 2277 | 2530 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.

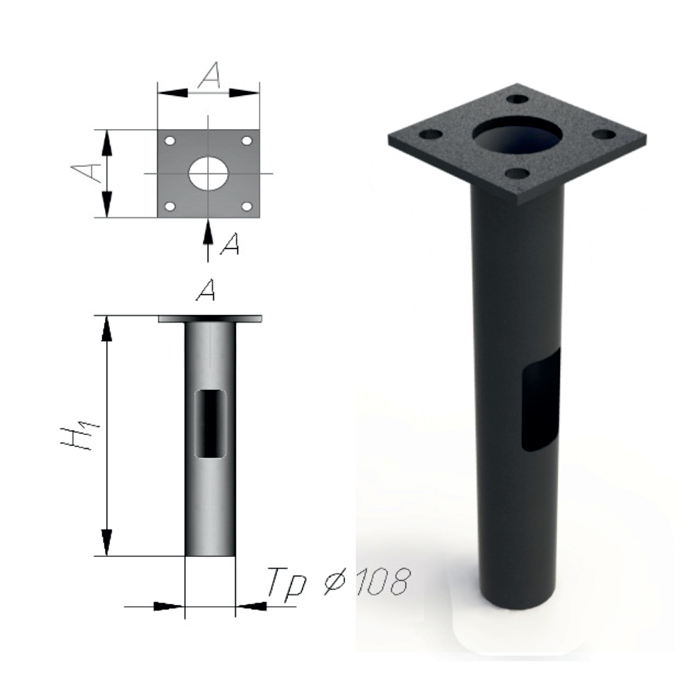

Фундаментные блоки для ОТ1, ОТ1ф
| Наименование |
h, м высота
|
D, мм диаметр
|
AxB, мм размер опорного фланца
|
m, кг вес
|
Цена, руб * |
|---|---|---|---|---|---|
| ФБ-0,108-1,5 | 1.5 | 108 | 250х250 | 19.7 | 1843 |
| ФБ-0,108-1,0 | 1.0 | 108 | 250х250 | 14.7 | 1304 |
| ФБ-0,108-0,8 | 0.8 | 108 | 250х250 | 12.4 | 1078 |
* Цены, содержащиеся на сайте, носят информационный характер. Мы просим Вас уточнять актуальные цены у наших менеджеров.
