Установка опор под освещение

Для грамотной установки опор наружного освещения необходимо провести геологическую экспертизу, разработать проект, проложить кабель, установить конструкцию в грунт с учетом ее вида и требований ГОСТ, провести пусконаладку. Технология монтажа зависит от вида и материала опоры.

Этапы установки опор освещения

1. Геологическая экспертиза и оценка местности.
2. Разработка проекта.
3. Геодезическая разбивка и подготовительные работы.
4. Земляные работы.
5. Прокладка кабельной линии.
6. Установка опорной конструкции.
7. Крепление кронштейнов.
8. Заземление.
9. Пусконаладочные работы.

Геологическая экспертиза и оценка местности

При оценке рельефа и местности определяют тип грунта, сейсмические показатели, климатическую зону, ветровой район.

Разработка проекта

Проект разрабатывают с учетом:

• геологических изысканий;
• технических условий на объекте;
• норм освещенности для конкретного объекта – автомобильной дороги, пешеходной улицы, парка и так далее.

На основании этих параметров рассчитывают протяженность, сечение кабельных линий, определяют вид, количество опор, светильников. Если опоры устанавливают на действующей проезжей части, то разрабатывают проект по организации дорожного движения, пока выполняются работы. После этого проектную документацию согласовывают в регулирующих инстанциях.

Геодезическая разбивка и подготовительные работы

Прежде чем приступить к земляным работам, проводят геодезическую разбивку осей трассы, по которой будут проходить кабельные линии. Место под каждую опору проверяют инструментально, чтобы убедиться в правильном расположении осей относительно земли.

Перед началом работ строительную площадку подготавливают с учетом требований СНиП по противопожарной безопасности, защите окружающей среды и охране труда. На ней должны быть предусмотрены защитные ограждения, освещение, предупредительные знаки и другие элементы в зависимости от объекта.

Земляные работы

Участок подготавливают – удаляют асфальтовое покрытие, выкапывают в грунте котлован с помощью бура, делают подсыпку из песка и гравия толщиной от 200 мм, кладут сигнальную ленту, предупреждающую о наличии кабеля. Она позволит избежать поражения током, повреждения изоляции и других аварийных ситуаций при грунтовых работах. Если опорную конструкцию устанавливают под газоном, то минимальная глубина отверстия составляет 80 см, если под дорожным покрытием на автомобильной дороге – 120 см.

Прокладка кабельной линии

Это делают по воздуху или под землей. Силовые опоры поддерживают оба способа, несиловые – только подземную прокладку. При воздушной прокладке кабели располагают над землей на высоте от 5 м, при подземной – на глубине от 1 м. Во втором случае кабель выводят над землей возле фундамента для опоры.

Установка опорной конструкции

Вне зависимости от материала опоры монтируют в землю с помощью подъемной техники в следующей последовательности:

• размещение грузоподъемного механизма рядом с местом установки. Он должен иметь доступ к опорной конструкции и скважине;

• строповка, подъем, перемещение, опускание столба в скважину;

• установка минимум трех клиновых распорок между стенками отверстия и опоры;

• центровка, при которой выверяют положение опорной конструкции.

После погружения деревянных, железобетонных опор заливают бетонную смесь. Монтаж металлических зависит от их вида – прямостоечного или фланцевого. Первые напрямую устанавливают в подготовленный грунт на глубину от 80-120 см. При монтаже фланцевых опор сначала крепят фундаментный блок, а затем к нему присоединяют столб с помощью болтового крепления – фланца.

После установки металлическую опору центрируют с помощью арматуры, которую вбивают в стенку котлована. Затем укладывают армирование, заливают бетон, уплотняют его с помощью строительного вибратора.

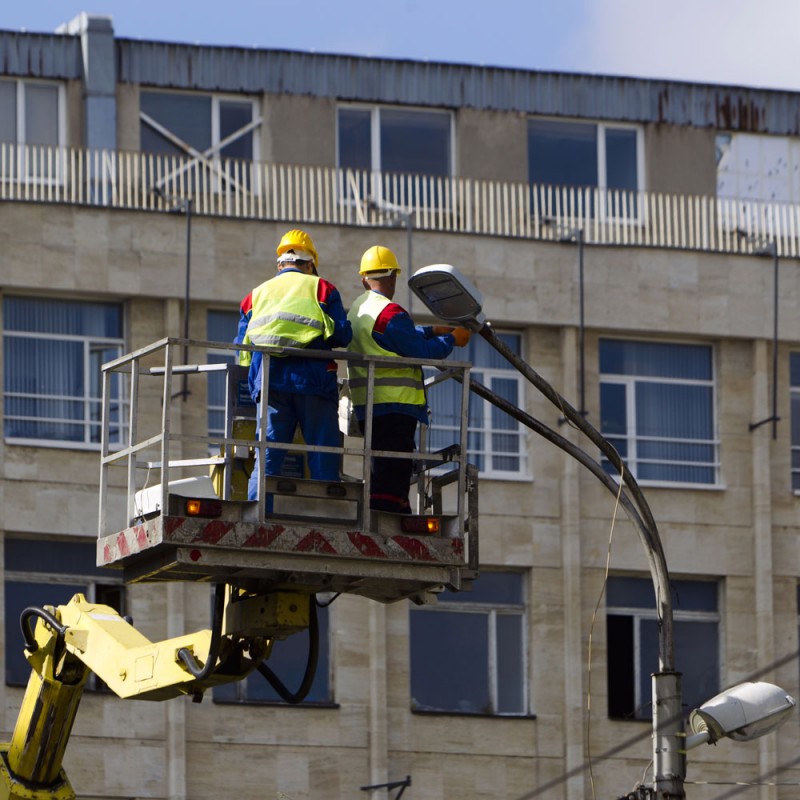

Крепление кронштейнов и светильников

На верхнюю часть крепят кронштейн к подготовленным отверстиям, а к нему – светильники. Технология монтажа кронштейна зависит от его вида, который может быть приставным, концевым с шайбой или колпаком, с обечайкой.

Заземление

Чтобы заземлить уличную опору освещения, применяют заземляющий трос, горизонтальные и вертикальные заземлители. Один конец крепят к болту внизу опоры, второй – к контуру с сопротивлением от 40 Ом, который располагается в грунте.
